Flanged Rotary PTFE Seals
Due to the clamping of the flange, the seal will be prevented from turning with the shaft. This can occur with standard designs due to thermal expansion and other effects with dynamic applications..
![](i/usims/diagrams/m07.png)
TYPE M07
![](i/usims/diagrams/m08.png)
TYPE M08
![](i/usims/diagrams/m26.png)
TYPE M26
![](i/usims/diagrams/m27.png)
TYPE M27
Radial Flanged Seals
![](i/usims/diagrams/m66.png)
TYPE M66
![](i/usims/diagrams/m67.png)
TYPE M67

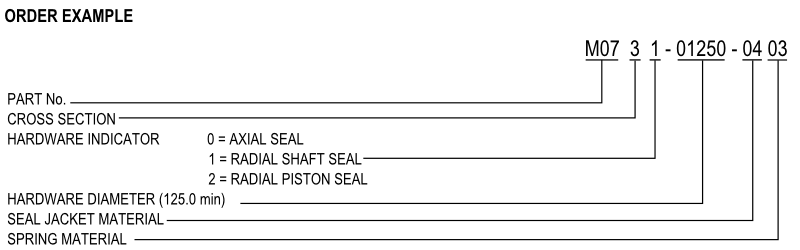

Radial Seal Hardware Design
Cross Section | H | T1 |
L +0.3/-0 |
C +/-0.15 |
F +/-0.05 |
J +/-0.15 |
E NOM |
---|---|---|---|---|---|---|---|
1 | 1.42/1.47 | 0.05 | 2.4 | 3.4 | 0.40 | 0.8 | 0.10 |
2 | 2.26/2.31 | 0.05 | 3.6 | 4.3 | 0.58 | 0.9 | 0.13 |
3 | 3.07/3.12 | 0.05 | 4.8 | 5.5 | 0.70 | 1.3 | 0.15 |
4 | 4.72/4.78 | 0.05 | 7.1 | 8.5 | 0.80 | 1.8 | 0.18 |
5 | 6.05/6.12 | 0.07 | 9.5 | 11.5 | 1.20 | 2.3 | 0.20 |
6 | 9.35/9.4 | 0.08 | 13.5 | 15.5 | 1.60 | 3.3 | 0.24 |
